工业自动化与智能制造的“工业大脑”：上位机

引言：当智能工厂遭遇“心跳骤停”

夜幕降临，华灯初上，某汽车智能制造工厂内却依然灯火通明，机器轰鸣。这里，数千台机器人正有条不紊地协作，完成从冲压、焊接到涂装、总装的每一个环节。然而，就在这高效运转的生产线上，一场突如其来的“心跳骤停”正在酝酿：一条关键的焊装生产线，突然显示某个焊接机器人参数异常，紧接着，与之关联的物料输送系统也开始出现卡顿，整个生产节拍面临被打乱的风险。

此刻，工厂中央控制室内的工程师们，目光紧盯着面前巨大的显示屏。屏幕上，密密麻麻的实时数据、跳动的曲线、闪烁的报警信息，如同工厂的“心电图”，清晰地描绘着生产线的每一个细微变化。他们迅速定位到异常区域，通过点击屏幕上的几个按钮，一系列指令被迅速下发，远端的机器人参数被远程调整，卡顿的输送带恢复了流畅。仅仅几分钟，一场可能导致数小时停产的危机被化解于无形。生产线重新恢复了原有的韵律，仿佛什么都没有发生过。

这场惊心动魄的“抢救”背后，正是工业自动化领域的核心——上位机（Supervisory Control and Data Acquisition, SCADA）系统在发挥着关键作用。它如同工厂的“工业大脑”，在看不见的数字世界里，默默地指挥着庞大的机器“军队”，确保着生产的平稳与高效。那么，这个神秘的“工业大脑”究竟是什么？它又是如何实现对复杂工业流程的全面掌控的呢？本文将带您深入了解上位机的核心概念、技术原理、行业应用，以及未来的发展趋势，揭开它在智能制造时代不可或缺的神秘面纱。

一、定义与定位：工业世界的“指挥官”与“士兵”

在工业自动化领域，我们常常听到“上位机”和“下位机”这两个概念。它们并非指代具体的某一台机器，而是一种功能上的划分，共同构成了工业控制系统的骨架。如果把整个智能工厂比作一支训练有素的军队，那么上位机就是运筹帷幄的“指挥官”，而下位机则是冲锋陷阵的“士兵”。

1. 上位机：工业的“大脑”与“指挥官”

上位机，全称监控与数据采集系统（Supervisory Control and Data Acquisition, SCADA），顾名思义，它承担着对整个工业过程进行“监控”和“数据采集”的核心职能。但它的作用远不止于此，它更是整个工业生产的“大脑”和“决策中心”。

想象一下，一个大型工厂里有成百上千台设备，它们各自运行，产生海量数据。如果没有一个统一的调度中心，这些设备就会像一盘散沙，无法协同工作。上位机正是扮演了这样的角色：

• 数据汇聚者：它从分布在生产现场的各个下位机那里，实时收集各种生产数据，比如温度、压力、流量、设备状态、产品计数等等。这些数据就像是前线“士兵”们不断传回的“战报”。
• 信息分析者：上位机对这些海量数据进行实时处理、分析和存储。它能识别数据中的异常，预测潜在的故障，计算生产效率，甚至通过复杂的算法优化生产参数。这就像“指挥官”在作战室里，根据“战报”分析敌情，评估己方态势。
• 指令下达者：基于对数据的分析和预设的控制逻辑，上位机能够向生产现场的设备下达操作指令，比如启动/停止设备、调整工艺参数、切换生产模式等。这些指令如同“指挥官”向“士兵”们发出的明确命令，确保生产过程按照既定目标高效运行。
• 人机交互者：上位机通常拥有友好直观的人机界面（Human-Machine Interface, HMI），将复杂的工业数据和控制逻辑以图形化的方式呈现给操作人员。工程师和管理者可以通过这个界面，清晰地了解生产现场的实时状况，进行远程操作和管理。这就像“指挥官”通过沙盘和地图，与参谋人员沟通，并向部队传达作战意图。

因此，上位机不仅仅是一个简单的监控工具，它是一个集数据采集、过程监控、设备控制、数据分析、报警管理和人机交互于一体的综合性系统。它让管理者能够“高屋建瓴”地俯瞰整个生产全局，做出及时而精准的决策，从而实现生产过程的自动化、智能化和高效化。它就是工业的“大脑”，驱动着智能制造的每一个脉搏。

2. 下位机：工业的“手脚”与“士兵”

与上位机形成鲜明对比的是下位机，它们是直接与生产现场设备连接的控制器，是工业生产的“手脚”和“士兵”。典型的下位机包括：

• 可编程逻辑控制器（PLC, Programmable Logic Controller）：PLC是工业控制领域应用最广泛的下位机之一。它能够接收来自传感器的数据，并根据预先编写的程序逻辑，控制执行器（如电机、阀门、继电器等）的动作。PLC的特点是可靠性高、抗干扰能力强，非常适合在恶劣的工业环境下长时间稳定运行。它们就像是“士兵”中的班长，负责执行具体的战术任务，比如控制一条流水线的启停、一个机械臂的精确运动。
• 单片机（Microcontroller Unit, MCU）：单片机是一种集成电路芯片，内部集成了CPU、存储器、定时器/计数器、I/O接口等功能部件。它通常用于控制功能相对简单、成本敏感的设备，或者作为智能传感器、执行器的核心。单片机就像是“士兵”中的个体，负责完成更细致、更局部的任务，比如控制一个小型设备的温度、湿度。

“指挥官-士兵”的协作逻辑：

上位机与下位机之间形成了一种紧密的“指挥官-士兵”关系。上位机作为“指挥官”，负责制定宏观的生产策略、监控全局、分析数据并下达高级指令；下位机作为“士兵”，则忠实地执行上位机下达的指令，直接控制现场设备，并实时采集设备数据反馈给上位机。这种分层控制的架构，使得工业系统既能实现高效的集中管理，又能保证现场设备的实时响应和精确控制，是现代工业自动化得以实现的基础。

二、技术架构与功能：上位机的“五脏六腑”

上位机系统并非一个单一的软件或硬件，它是一个复杂的集成系统，由多个功能模块协同工作。我们可以将其核心技术架构划分为通信层、数据处理层、控制层和人机交互层，它们如同上位机的“五脏六腑”，各司其职，共同支撑起“工业大脑”的强大功能。

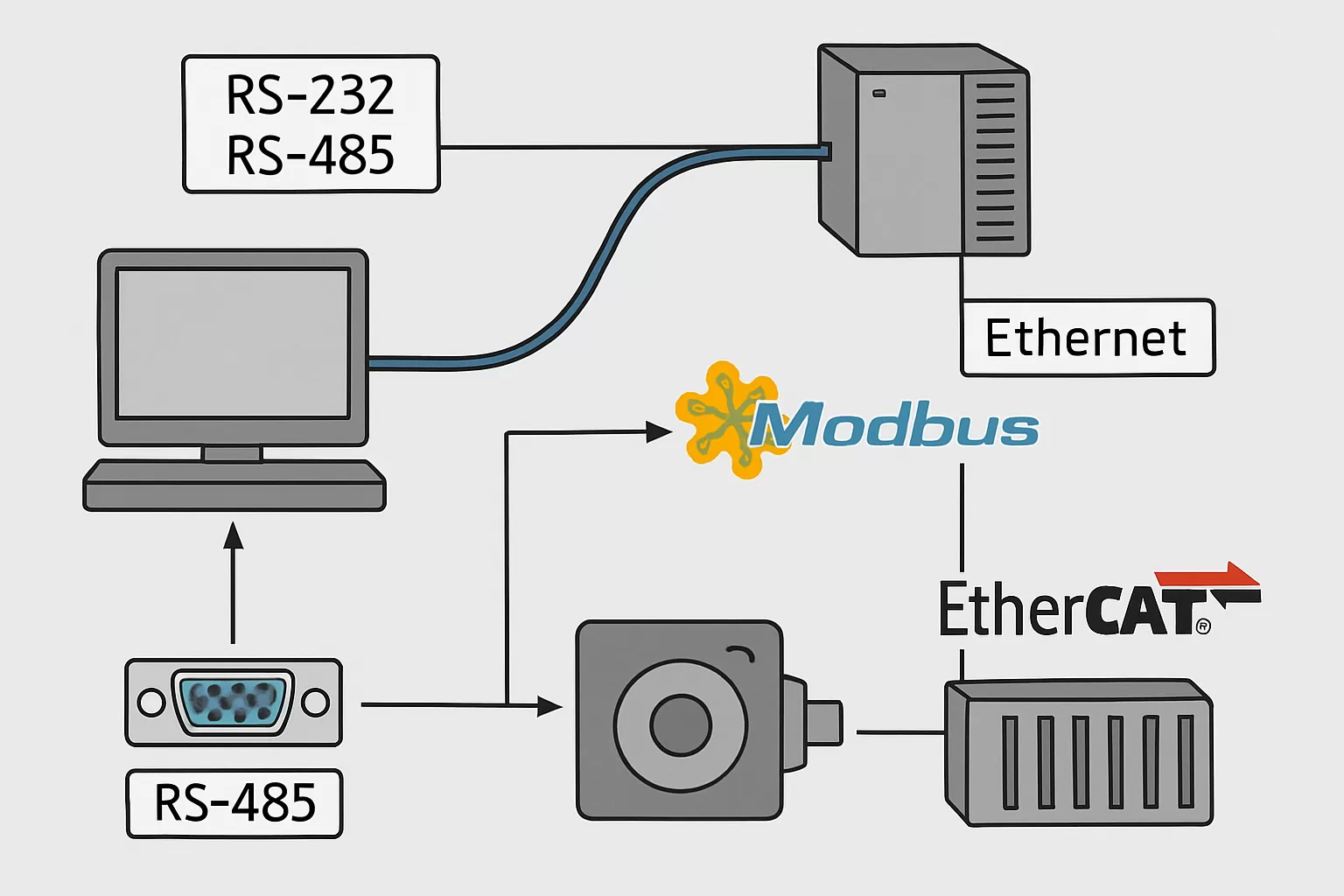

1. 通信层：工业世界的“翻译官”与“信息高速公路”

通信层是上位机与下位机以及其他工业设备之间进行数据交换的桥梁。它负责将不同设备之间“语言不通”的问题解决，确保数据能够准确、高效地双向传输。这就像工业世界的“翻译官”和“信息高速公路”，让“指挥官”的指令能够准确传达给“士兵”，同时“士兵”的“战报”也能及时反馈给“指挥官”。

在工业通信领域，存在多种通信协议和接口标准，它们各有特点，适用于不同的应用场景：

• 串口通信（RS232/RS485）：
  • RS232：这是一种点对点的串行通信标准，通常用于短距离、一对一的设备连接。它的优点是简单易用，但传输距离短（通常小于15米），抗干扰能力较弱，不适合多点通信。在工业现场，RS232常用于连接调试设备或一些老旧的仪器仪表。
  • RS485：RS485是一种差分信号传输的串行通信标准，相比RS232，它具有传输距离远（可达1200米）、抗干扰能力强、支持多点通信（可连接32个甚至更多设备）的优点。因此，RS485在工业现场得到了广泛应用，常用于连接PLC、变频器、智能仪表等设备，构建现场总线网络。
  • 比喻：如果说RS232是两个人之间打电话，那么RS485就是多个人在同一个会议室里进行交流，每个人都能听到，但只有被点名的人才回应。
• 以太网通信（Modbus TCP/EtherCAT）：
  随着工业互联网和智能制造的发展，传统的串口通信在传输速率、网络规模和实时性方面逐渐暴露出局限性。以太网技术凭借其高速、大容量、开放性等优势，逐渐成为工业通信的主流。
  • Modbus TCP：Modbus协议是工业领域最古老、最广泛使用的通信协议之一。它最初是为串行通信设计的（Modbus RTU/ASCII），后来扩展到以太网，形成了Modbus TCP。Modbus TCP基于TCP/IP协议，允许通过标准以太网进行通信，使得不同厂商的设备能够方便地进行数据交换。它简单、开放、易于实现，广泛应用于各种工业设备的数据采集和控制。
    • 比喻：Modbus TCP就像工业设备之间通用的“普通话”，无论来自哪个国家（厂商），只要说“普通话”，就能互相理解和交流。
  • EtherCAT（Ethernet for Control Automation Technology）：EtherCAT是一种高性能、高实时性的工业以太网协议，由德国倍福（Beckhoff）公司开发。它通过“在飞行中处理”的原理，实现了极低的通信延迟和抖动，非常适合对实时性要求极高的运动控制和同步应用。EtherCAT在自动化领域，尤其是在机器人、数控机床、包装机械等高速、高精度设备中得到了广泛应用。
    • 比喻：如果说Modbus TCP是普通的“信息高速公路”，那么EtherCAT就是一条专为工业控制设计的“高铁专线”，数据传输速度快、准时，几乎没有延误。

通信层的稳定性和效率直接决定了上位机系统能否及时获取现场数据并准确下达控制指令。随着工业物联网（IIoT）的兴起，无线通信技术（如Wi-Fi、5G、LoRa等）和更高级的工业以太网协议也在不断发展，为工业通信提供了更多选择，共同构建起智能工厂的“神经系统”。

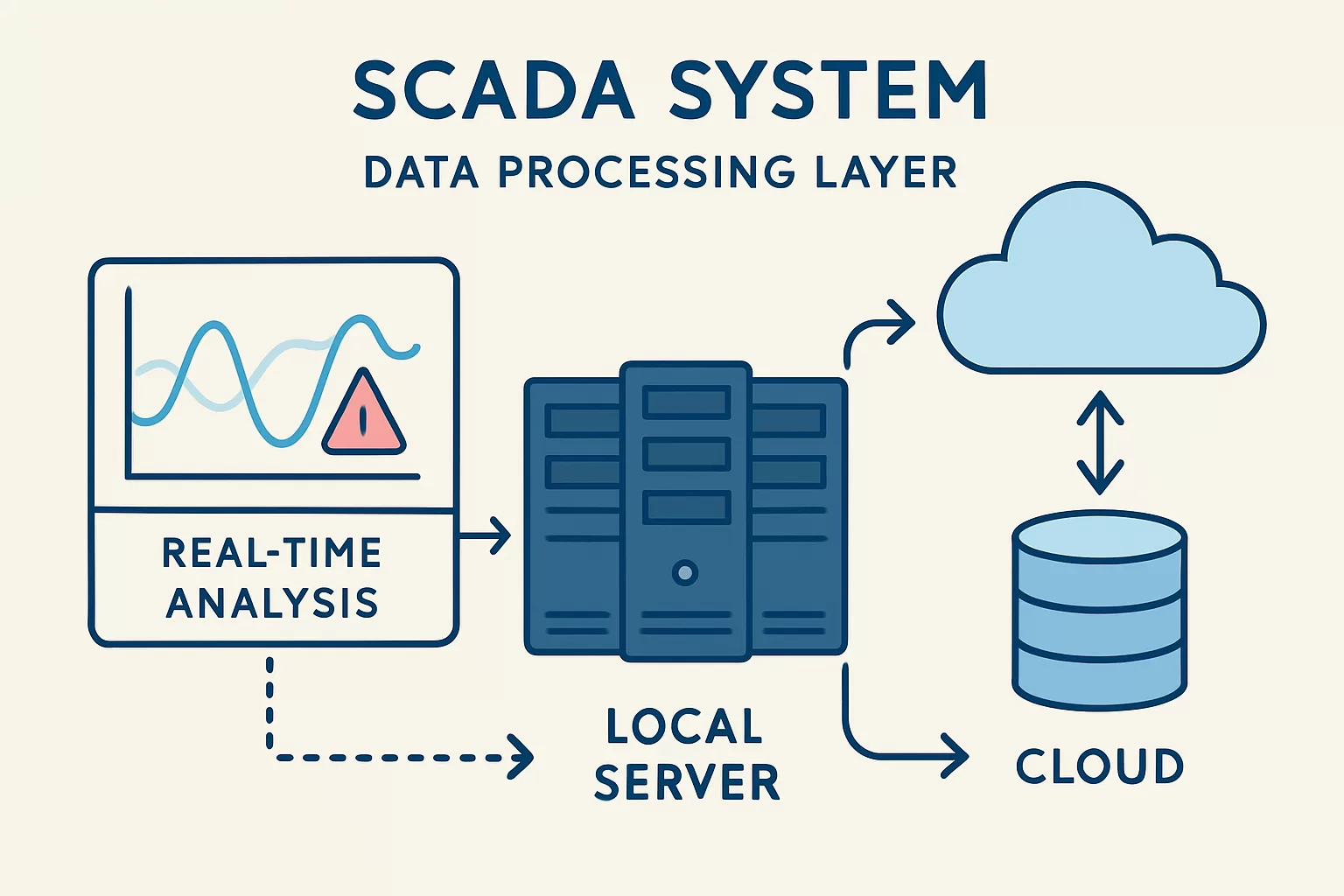

2. 数据处理层：洞察秋毫的“数据分析师”

当通信层将海量的工业数据源源不断地传输到上位机后，数据处理层便开始发挥其“数据分析师”的作用。这一层是上位机实现“工业大脑”功能的核心，它负责对原始数据进行清洗、转换、分析、存储，并从中挖掘出有价值的信息，为决策提供依据。这就像“指挥官”的参谋团队，对前线传回的“战报”进行深度解读，找出规律，预测趋势。

数据处理层通常包含以下核心能力：

• 实时分析（Real-time Analysis）：
  • 趋势计算：工业生产过程中，许多参数（如温度、压力、流量、电机转速等）是连续变化的。实时分析模块能够对这些参数进行连续监测，并计算其变化趋势。通过实时绘制曲线图，操作人员可以直观地看到参数的历史变化轨迹，判断其是否稳定、是否在安全范围内波动。例如，通过分析电机电流的实时趋势，可以预判电机是否过载，避免设备损坏。
  • 异常检测：在复杂的工业环境中，设备故障、工艺异常往往表现为数据上的突变或偏离正常范围。实时分析模块能够通过设定阈值、建立数学模型或运用机器学习算法，自动检测数据中的异常情况。一旦发现异常，立即触发报警，提醒操作人员及时干预。这就像一个时刻警惕的哨兵，一旦发现“敌情”，立刻发出警报。
  • 统计分析：对实时数据进行均值、方差、最大值、最小值等统计计算，帮助操作人员快速了解当前生产状态的整体特征。
• 数据存储（Data Storage）：
  工业生产产生的数据量巨大，且具有时间序列性强、实时性要求高的特点。数据处理层需要高效地存储这些数据，以便后续的查询、分析和追溯。数据存储通常分为本地存储和云端存储两种方式：
  • 本地数据库：为了保证数据的实时性和访问速度，上位机通常会配置本地数据库，用于存储短周期、高频率的实时数据和历史数据。常见的工业级数据库包括关系型数据库（如SQL Server, MySQL, PostgreSQL）和专门为工业数据设计的时序数据库（如TDengine, InfluxDB）。时序数据库特别适合存储带有时间戳的工业数据，具有写入速度快、查询效率高、存储空间占用小等优势。
  • 云端数据库：随着工业互联网和云计算技术的发展，越来越多的工业数据被上传到云端进行存储和处理。云端数据库（如阿里云RDS, 腾讯云TDSQL, AWS DynamoDB等）具有高可用性、弹性伸缩、异地备份等优点，能够存储海量的历史数据，并支持更复杂的离线分析、大数据挖掘和跨地域协同。将数据存储在云端，也为后续的机器学习、人工智能应用提供了数据基础。

数据处理层是上位机实现智能化的基石。通过对数据的深度挖掘和实时分析，上位机能够帮助企业优化生产工艺、提高产品质量、降低能耗、预测设备故障，从而提升整体运营效率和竞争力。

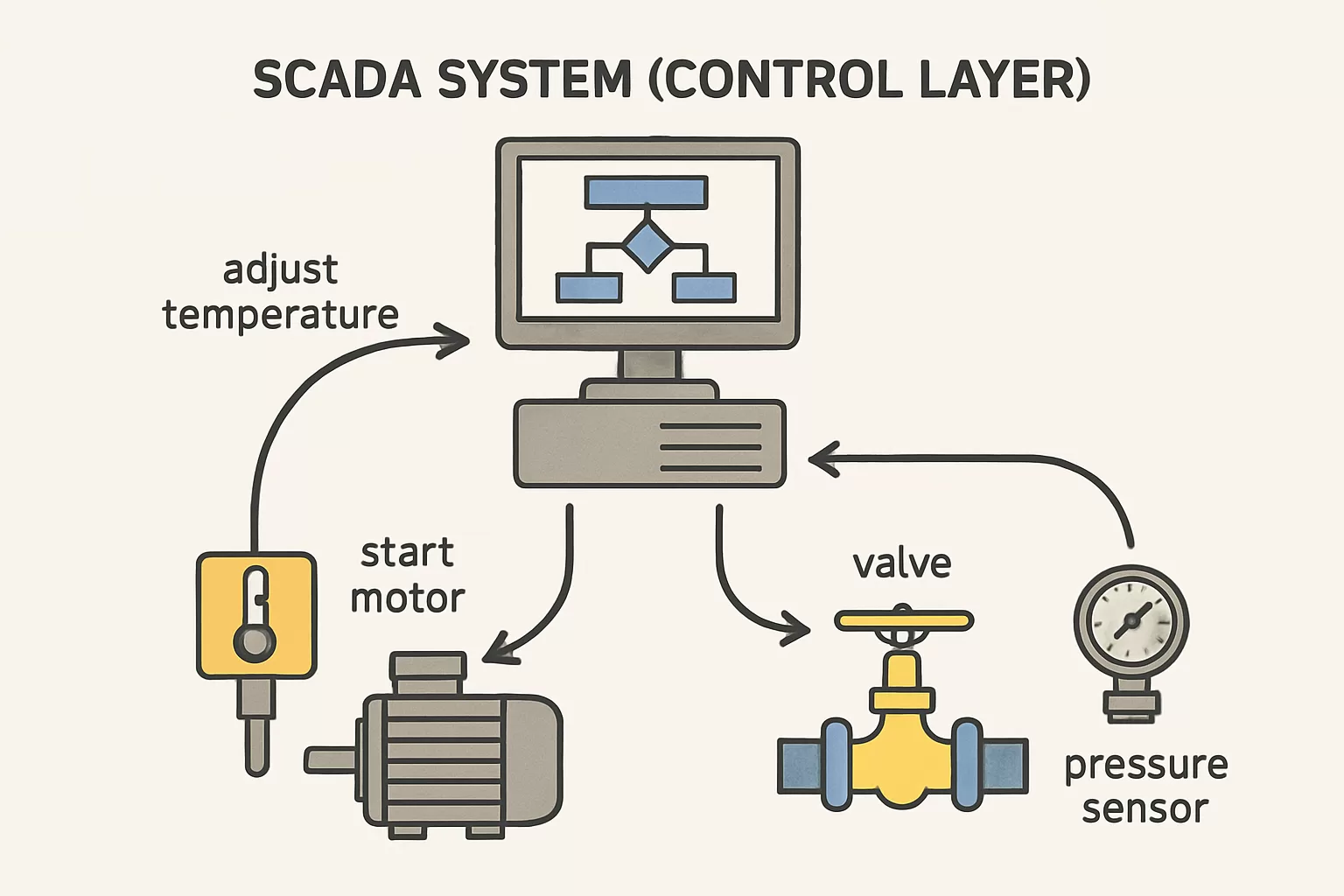

3. 控制层：精准高效的“执行官”

上位机的控制层是其“工业大脑”功能得以实现的最终落脚点。它负责将数据处理层分析得出的决策，转化为具体的、可执行的指令，并精准地发送给下位机或现场设备，从而实现对工业过程的实时调节和控制。这就像“指挥官”的命令，通过“执行官”的部署，最终转化为“士兵”们的具体行动。

控制层的主要功能和逻辑包括：

• 指令下发逻辑：
  • 参数调整：上位机可以根据实时数据分析结果或操作人员的输入，动态调整生产过程中的各种工艺参数。例如，当检测到某个反应釜的温度偏离设定值时，上位机可以自动计算出需要调整的加热功率，并将“调整温度参数”的指令发送给对应的温度控制器或加热设备。这使得生产过程能够始终保持在最佳状态，确保产品质量和生产效率。
  • 设备启停：上位机能够远程控制生产线上设备的启动和停止。例如，在智能工厂中，当检测到某个工位的物料已准备就绪，上位机可以向机械臂发送“启动抓取”指令；当生产任务完成或出现紧急情况时，上位机可以一键停止整条生产线，确保生产安全。这种远程控制能力大大提高了生产的灵活性和响应速度。
  • 模式切换：复杂的工业生产往往涉及多种生产模式或配方。上位机可以根据生产计划或市场需求，快速切换生产模式，并自动加载相应的工艺参数和控制逻辑。例如，一条生产线可以从生产A产品快速切换到生产B产品，上位机负责协调所有相关设备的参数调整和动作序列，实现柔性制造。
• 闭环控制：上位机通常参与到工业过程的闭环控制中。它不仅下发指令，还会持续接收来自现场设备的反馈数据，并根据反馈数据调整后续的指令，形成一个动态的、自适应的控制循环。例如，在恒温控制系统中，上位机下发加热指令后，会持续监测温度传感器反馈的实时温度，并根据温度与设定值的偏差，不断微调加热功率，直到温度稳定在目标值。这种闭环控制是保证工业过程稳定性和精确性的关键。
• 报警联动与安全联锁：控制层还与报警管理系统紧密集成。当数据处理层检测到异常并触发报警时，控制层可以根据预设的安全逻辑，自动执行相应的应急措施。例如，当检测到压力超限时，上位机可以自动关闭进料阀门并启动泄压装置，同时向操作人员发出报警通知。这种报警联动和安全联锁机制，极大地提高了工业生产的安全性，避免了重大事故的发生。

控制层是上位机系统实现其核心价值的体现，它将“思考”转化为“行动”，确保工业生产按照预期的目标高效、安全地运行。

4. 人机交互层：直观高效的“驾驶舱”

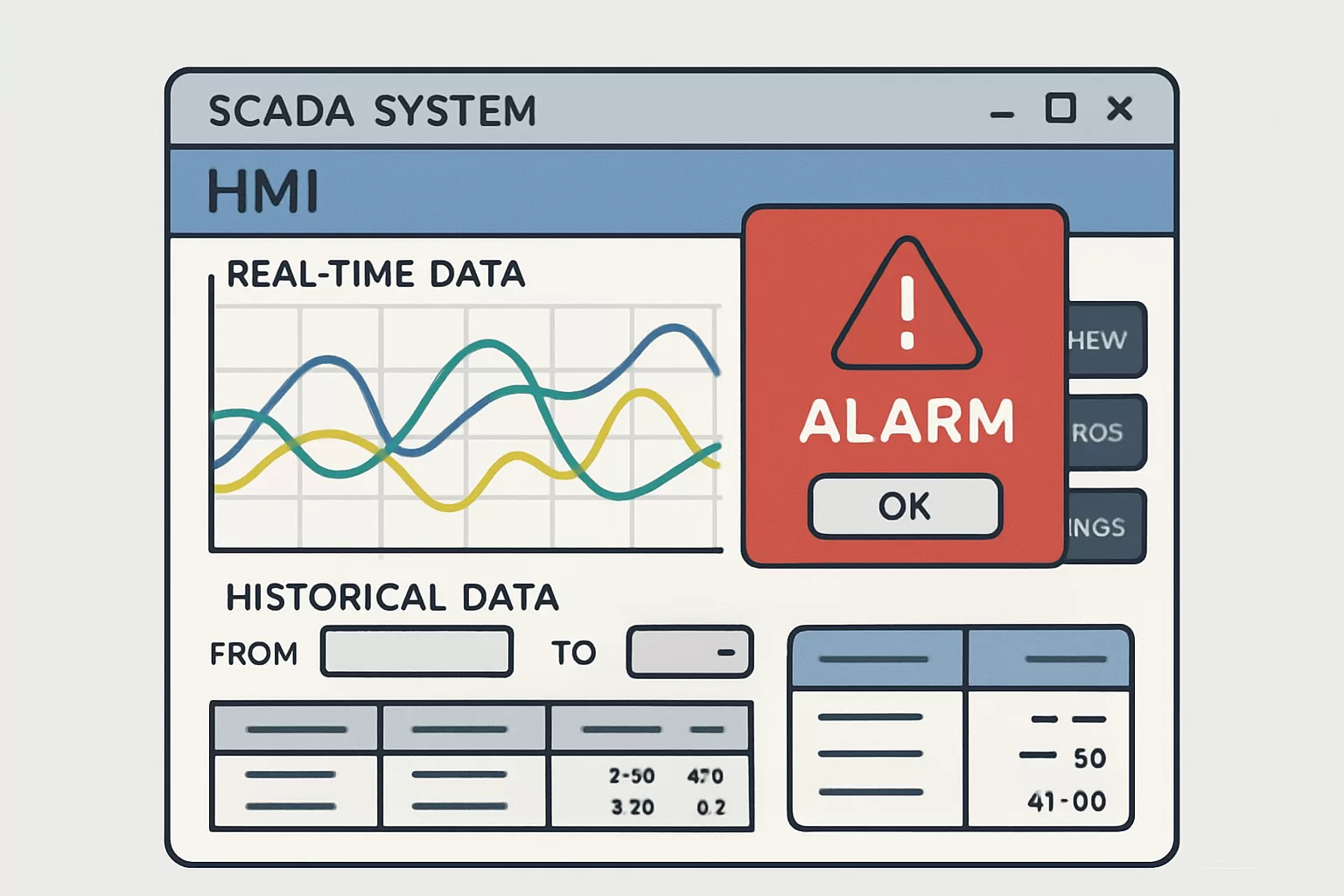

人机交互层（Human-Machine Interface, HMI）是上位机系统与操作人员之间沟通的桥梁，它将复杂的工业数据和控制逻辑以直观、易懂的图形化界面呈现给用户。如果说上位机是“工业大脑”，那么HMI就是这个大脑的“驾驶舱”，操作人员通过它来观察、理解和操控整个工业系统。

一个设计良好的人机交互界面，能够极大地提升操作效率、降低误操作风险，并帮助操作人员快速做出正确决策。其关键性体现在以下几个方面：

• 可视化界面：
  • 实时曲线：HMI能够将采集到的实时数据以动态曲线图的形式展示出来，直观地反映参数的变化趋势。例如，生产线上的温度、压力、流量等关键参数，可以通过实时曲线清晰地呈现，操作人员可以一目了然地掌握生产过程的脉动。通过对比历史曲线，还能分析生产过程的稳定性，发现潜在问题。
  • 报警弹窗与报警列表：当系统检测到异常情况时，HMI会立即通过醒目的报警弹窗、声音提示或颜色变化等方式，向操作人员发出警报。同时，详细的报警信息会记录在报警列表中，包括报警时间、类型、发生位置、持续时间等，方便操作人员追溯和处理。例如，当某个设备的温度超过安全阈值时，屏幕上会立即弹出红色警告框，并伴随警报声，提醒操作人员立即关注。
  • 历史查询与报表：HMI提供强大的历史数据查询功能，操作人员可以根据时间、设备、参数等条件，查询任意时间段的历史数据，并生成各种生产报表。这些报表可以用于生产分析、质量追溯、能耗管理和绩效评估。例如，通过查询上周的能耗报表，可以分析生产过程中的能源消耗情况，为节能降耗提供数据支持。
  • 设备状态图与流程图：通过生动的图形化界面，HMI能够模拟生产现场的设备布局和工艺流程。设备的状态（运行、停止、故障）、阀门的开合、泵的启停等，都可以通过颜色、动画等方式直观地显示在屏幕上。操作人员只需点击相应的设备图标，即可查看详细信息或进行远程控制，如同身临其境。
• 操作反馈即时性：用户在HMI上进行的任何操作，系统都应立即给出反馈，无论是按钮状态的变化、参数值的更新，还是设备动作的响应。这种即时反馈能够让操作人员清晰地知道自己的操作是否成功，避免重复操作或误操作。
• 简洁性与直观性：工业现场的操作人员通常需要在高压环境下快速做出判断。因此，HMI的设计应遵循“一屏一任务”或“少即是多”的原则，避免信息过载，突出关键信息，减少不必要的复杂性。图标和控件应直观易懂，符合操作人员的认知习惯。

人机交互层是上位机系统“用户体验”的体现，它将冰冷的机器数据转化为有意义的信息，让操作人员能够高效、安全地与复杂的工业系统进行互动，是实现智能制造“人机协作”的关键环节。

三、应用场景案例：上位机在各行各业的“智慧之光”

上位机系统凭借其强大的监控、数据采集、控制和人机交互能力，已经渗透到工业生产的方方面面，成为各行各业实现自动化和智能化的核心支撑。下面，我们将通过几个典型的行业应用案例，展现上位机如何点亮工业的“智慧之光”。

1. 智能工厂：汽车生产线的“智慧大脑”

在现代汽车制造工厂中，生产线的自动化和智能化程度极高，数千台机器人、自动化设备协同工作，生产节拍精确到秒。上位机系统在这里扮演着至关重要的“智慧大脑”角色，确保生产过程的顺畅、高效和柔性。

案例场景：某大型汽车制造厂的焊装车间。

• 挑战：焊装车间拥有数百台焊接机器人和复杂的输送系统，任何一台设备的异常都可能导致整条生产线停滞。传统的人工巡检和故障排查效率低下，难以满足高节拍生产的需求。
• 上位机解决方案：
  • 实时监控与预警：上位机系统通过高速工业以太网（如EtherCAT）与所有焊接机器人、PLC控制器、传感器等设备连接，实时采集每个机器人的运行状态（如焊接电流、电压、焊点数量、运动轨迹）、设备温度、能耗等数据。这些数据在上位机的人机界面上以三维模型、实时曲线、状态指示灯等形式直观展示。一旦某个机器人的焊接参数出现微小波动，或其内部温度异常升高，上位机系统会立即触发预警，并通过报警弹窗、短信通知等方式提醒工程师。
  • 动态优化生产节拍：上位机不仅监控设备状态，还能根据实时生产数据，动态调整生产节拍。例如，当检测到某个工位的机器人完成任务速度略快于平均水平时，上位机可以微调后续工位的启动时间，或者调整物料输送速度，以最大限度地利用设备效率，避免瓶颈。这种动态调度能力，使得生产线能够始终保持最佳的生产效率。
  • 远程诊断与维护：当机器人发生故障时，上位机系统能够提供详细的故障代码和诊断信息，工程师无需亲临现场，即可通过上位机界面进行初步的故障定位。对于一些简单的参数调整或程序修改，甚至可以直接通过上位机远程下发指令完成，大大缩短了停机时间。

行业价值：据统计，某知名车企通过引入先进的C#上位机系统，实现了对生产线的精细化管理和动态优化，使得生产线平均停机时间降低了20%，产品一次合格率提升了3%，显著提升了生产效率和经济效益。

2. 能源管理：电网运行的“智慧中枢”

在电力和能源行业，上位机系统是实现电网安全、稳定、高效运行的“智慧中枢”。它负责对发电、输电、变电、配电等各个环节进行全面监控和管理，确保能源的合理分配和利用。

案例场景：某城市智能电网调度中心。

• 挑战：城市电网结构复杂，负荷变化大，突发事件多。如何实时掌握电网运行状态，准确预测负荷，并快速响应突发情况，是保障城市供电的关键。
• 上位机解决方案：
  • 电网负荷预测：上位机系统集成大数据分析和机器学习算法，对历史负荷数据、天气数据、节假日信息、经济活动等多种因素进行综合分析，实现对未来24小时甚至更长时间的电网负荷进行精准预测。这使得调度人员能够提前制定发电计划和调度策略，避免电力供需失衡。
  • 远程调节变电站参数：上位机通过SCADA系统与分布在城市各处的变电站、开关站的RTU（远程终端单元）和智能设备连接。调度人员可以在控制中心通过上位机界面，实时查看变电站的电压、电流、功率等参数，并远程下发指令，调节变压器分接头、开关合闸、无功补偿装置投切等操作，以优化电网运行状态，提高供电质量。
  • 故障快速定位与隔离：当电网发生故障（如短路、接地）时，上位机系统能够根据继电保护装置上传的故障信息，结合电网拓扑图，快速定位故障点，并在人机界面上以醒目的方式显示。调度人员可以立即通过上位机远程操作，隔离故障区域，最大限度地减少停电范围和时间。

行业价值：通过上位机系统，电力公司能够实现对电网的精细化管理，提高了电网的运行效率和可靠性。例如，某省电力公司通过引入智能负荷预测上位机系统，使得负荷预测准确率提升了15%，有效降低了发电成本和电网损耗，每年节约数千万元的运营费用。

3. 智慧农业：温室大棚的“智能管家”

在智慧农业领域，上位机系统正成为现代农业生产的“智能管家”，它能够根据作物生长需求和环境变化，实现农业生产的精准化、自动化管理，提高农产品产量和品质。

案例场景：某大型现代化智能温室大棚。

• 挑战：温室大棚内的环境参数（如温度、湿度、光照、土壤水分）对作物生长至关重要，传统的人工监测和调节耗时耗力，且难以做到精准控制，影响作物产量和品质。
• 上位机解决方案：
  • 环境数据实时采集与监测：上位机系统通过无线传感器网络（如LoRaWAN或Wi-Fi）连接温室内的温湿度传感器、土壤水分传感器、光照传感器、CO2传感器等。这些传感器实时采集环境数据，并通过通信模块上传至上位机。上位机的人机界面上会显示温室的实时环境参数，并以曲线图、仪表盘等形式直观展示。
  • 自动控制灌溉系统：上位机系统根据土壤水分传感器的数据，结合预设的作物生长模型和灌溉策略，自动控制灌溉系统的启停和灌溉量。例如，当土壤湿度低于设定阈值时，上位机自动打开电磁阀，启动滴灌系统进行精准灌溉；当湿度达到目标值时，自动关闭。这避免了过度灌溉或灌溉不足，节约了水资源，并为作物提供了最佳的生长环境。
  • 智能环境调节：除了灌溉，上位机还能根据温湿度、光照等数据，自动控制温室内的通风系统、遮阳系统、补光灯、加温设备等。例如，当温度过高时，自动打开通风窗和风扇；光照不足时，自动开启补光灯。实现温室环境的智能调节，为作物创造最适宜的生长条件。

行业价值：通过上位机系统，智慧农业实现了从“靠经验”到“靠数据”的转变。某农业科技公司在其智能温室项目中应用上位机系统后，农作物产量平均提高了20%，水资源消耗降低了30%，同时减少了人工成本，实现了农业生产的提质增效。

四、开发技术趋势：上位机的“进化之路”

随着工业4.0和智能制造的深入发展，上位机系统也在不断演进，其开发技术和融合趋势呈现出新的特点。从传统的桌面应用到跨平台、云边协同，再到与人工智能、物联网的深度融合，上位机正踏上其“进化之路”。

1. 主流开发工具：稳定与跨平台的博弈

上位机软件的开发，离不开强大的编程语言和开发框架。目前，C#（基于.NET框架）和C++（结合Qt框架）是工业级上位机开发的两大主流选择，它们各有优劣，适用于不同的项目需求。

• C#（.NET框架）：
  • 优势：
    • 开发效率高：C#语言简洁、易学，拥有丰富的类库和强大的集成开发环境（如Visual Studio），可以大大缩短开发周期。对于需要快速构建人机界面（HMI）和数据可视化功能的上位机而言，C#具有显著优势。
    • 生态系统完善：.NET框架提供了从桌面应用（WinForms, WPF）到Web应用（ASP.NET Core）再到云服务（Azure）的完整生态系统。C#在数据处理、网络通信、数据库操作等方面都有成熟的解决方案。
    • 稳定性与安全性：C#作为一种托管语言，具有自动内存管理（垃圾回收）机制，有效避免了C++中常见的内存泄漏等问题，提高了软件的稳定性和可靠性。同时，.NET框架在安全性方面也提供了诸多保障。
    • 跨平台潜力（.NET 6及更高版本）：随着.NET Core（现已合并为.NET）的发展，C#已经实现了真正的跨平台。开发者可以使用.NET 6或更高版本，在Windows、Linux、macOS等操作系统上开发和运行上位机应用，这对于需要部署在不同工业控制环境中的上位机系统而言，提供了极大的灵活性。
  • 劣势：在某些对性能要求极致的场景（如高频数据采集、图像处理等），C#的性能可能略逊于C++。同时，其运行时环境（.NET Runtime）的部署可能比纯C++应用稍显复杂。
• C++（Qt框架）：
  • 优势：
    • 性能卓越：C++作为一种底层语言，能够直接操作内存，提供极致的运行效率和性能，非常适合对实时性、响应速度有严苛要求的上位机应用，例如高速数据采集、复杂算法处理等。
    • 强大的跨平台能力：Qt是一个功能强大的跨平台C++应用程序开发框架，它允许开发者使用一套代码库，轻松地在Windows、Linux、macOS、Android、iOS等多个平台上构建原生应用。这使得Qt在需要广泛部署的工业领域具有不可替代的优势。
    • 丰富的图形界面库：Qt提供了丰富的GUI组件和强大的图形渲染能力，可以开发出美观、复杂的工业控制界面，满足各种定制化需求。
  • 劣势：
    • 开发难度与效率：C++语言本身学习曲线较陡峭，内存管理需要手动处理，开发周期相对较长。对于不熟悉C++的开发者而言，入门门槛较高。
    • 生态系统相对分散：虽然Qt社区活跃，但相比.NET，其生态系统可能显得更为分散，一些特定的工业组件或库可能需要自行开发或集成。

选择建议：对于大多数工业上位机应用，尤其是注重快速开发、友好界面和数据处理的场景，C#是一个非常优秀的且越来越主流的选择。而对于对性能有极致要求、或需要部署到非Windows平台的嵌入式设备、以及需要高度定制化图形界面的复杂系统，C++结合Qt则更具优势。在实际项目中，也有将两者结合的方案，例如C++负责底层高性能模块，C#负责上层人机界面。

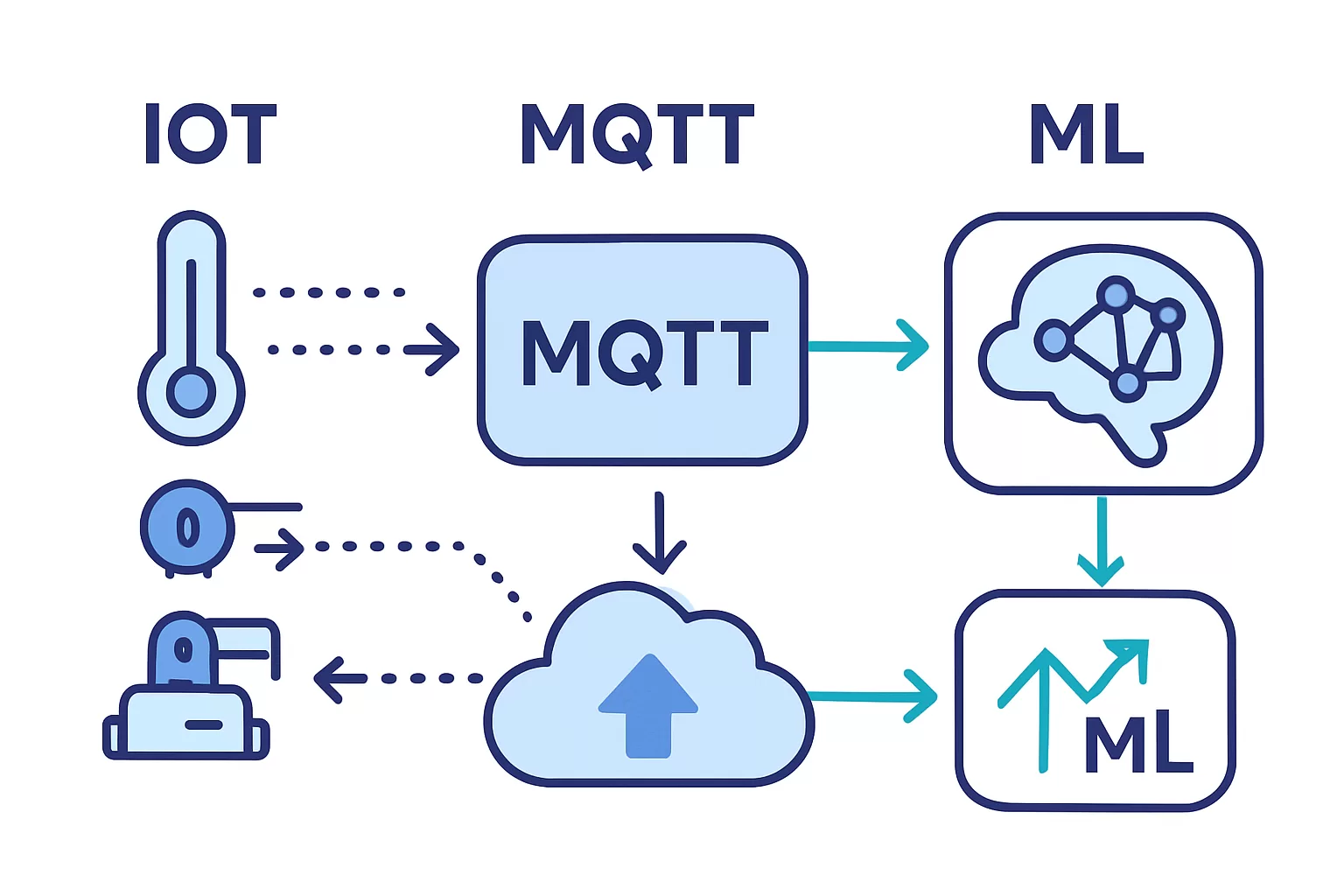

2. 新兴技术融合：构建更智能的“工业大脑”

未来的上位机将不再仅仅是数据采集和控制的工具，它将深度融合各种新兴技术，成为真正意义上的“工业大脑”，实现更高级别的智能化和自主化。

• 机器学习（Machine Learning, ML）：
  • 预测性维护：通过对设备运行历史数据（如振动、温度、电流、电压等）进行机器学习分析，上位机可以建立设备健康模型，预测设备何时可能发生故障，从而实现预测性维护。这能有效避免计划外停机，降低维护成本，延长设备寿命。
  • 工艺优化：机器学习算法可以分析生产过程中的大量参数，识别出影响产品质量、能耗或效率的关键因素，并提出优化建议。例如，通过机器学习模型，上位机可以智能调整注塑机的温度、压力、保压时间等参数，以获得最佳的产品质量和生产效率。
  • 异常行为识别：除了传统的阈值报警，机器学习可以学习设备的正常运行模式，更精准地识别出细微的异常行为，及时发现潜在问题，提高报警的准确性和及时性。
• 物联网（Internet of Things, IoT）与MQTT协议接入云平台：
  • 泛在连接：物联网技术使得工业现场的各种设备、传感器能够通过网络互联互通，形成一个巨大的数据网络。上位机作为物联网的“边缘大脑”，可以更便捷地接入这些设备，获取更全面的数据。
  • MQTT协议：MQTT（Message Queuing Telemetry Transport）是一种轻量级的消息传输协议，专为低带宽、高延迟或不可靠的网络环境设计。它采用发布/订阅模式，非常适合物联网设备与云平台之间的数据传输。上位机可以通过MQTT协议，将现场数据高效、实时地传输到云端物联网平台，实现数据的云端存储、分析和远程访问。
  • 云边协同：通过物联网和云平台，上位机可以实现“云边协同”的架构。实时性要求高、数据量大的处理在边缘侧（上位机）完成，而需要大数据分析、长期存储、跨地域协同的功能则在云端完成。这种架构既保证了实时性，又利用了云计算的强大能力，使得工业系统更加灵活、可扩展。

这些新兴技术的融合，将使得上位机系统从“自动化”迈向“智能化”，从“被动响应”转向“主动预测”，从“单机控制”走向“协同优化”，为工业生产带来革命性的变革。

五、设计挑战与原则：打造卓越的“工业大脑”

尽管上位机系统在工业自动化和智能制造中扮演着举足轻重的角色，但在其设计和开发过程中，也面临着诸多挑战。克服这些挑战，并遵循一系列核心设计原则，是打造一个稳定、高效、易用的“工业大脑”的关键。

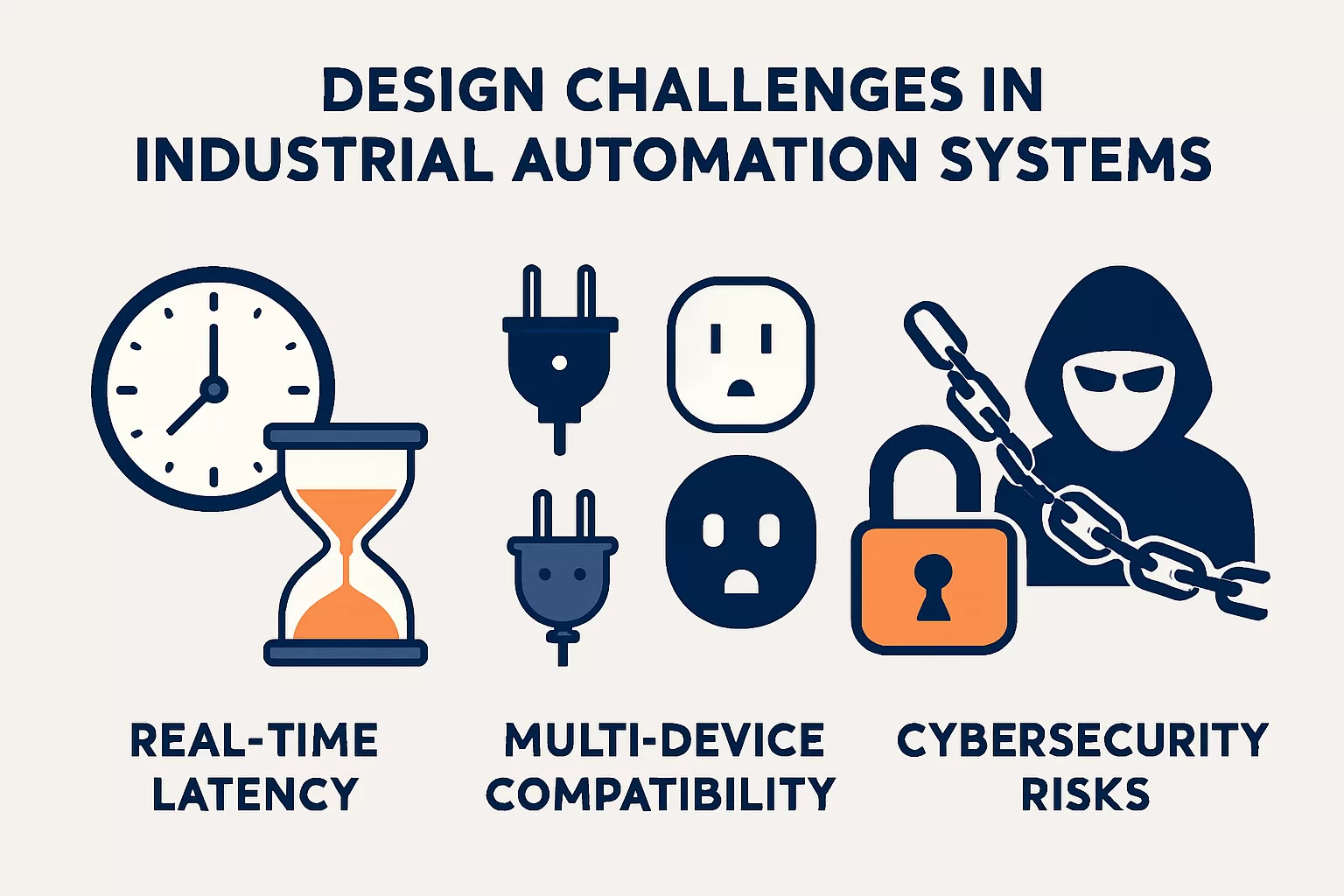

1. 痛点：上位机设计与开发的“拦路虎”

• 实时性延迟（Real-time Latency）：
  工业控制对实时性有着极高的要求，尤其是在高速、高精度生产场景中，指令的下发和数据的反馈必须在毫秒甚至微秒级别完成。然而，上位机系统通常运行在通用操作系统（如Windows、Linux）上，这些操作系统并非为硬实时设计，其调度机制、中断处理等都可能引入不确定的延迟。此外，通信网络的拥堵、数据处理的复杂性、数据库的读写速度等因素，都会影响系统的实时响应能力。如何最大限度地降低和控制这种延迟，是上位机设计面临的首要挑战。
• 多设备兼容性（Multi-device Compatibility）：
  工业现场的设备种类繁多，来自不同厂商、采用不同通信协议、拥有不同数据格式。上位机需要能够无缝地与这些“五花八门”的设备进行通信和数据交换。这要求上位机具备强大的协议解析能力和灵活的驱动接口，以适应各种PLC、DCS、智能仪表、机器人、传感器等。兼容性问题常常导致集成困难、调试周期长，甚至影响系统的稳定性。
• 网络安全风险（Network Security Risks）：
  随着工业控制系统与企业信息网络、互联网的融合，上位机系统面临的网络安全威胁日益严峻。恶意软件攻击、未经授权的访问、数据篡改、拒绝服务攻击等，都可能导致生产中断、数据泄露、设备损坏，甚至引发安全事故。如何构建一个安全可靠的上位机系统，保护工业数据和控制指令不被非法侵犯，是当前及未来上位机设计必须高度重视的问题。

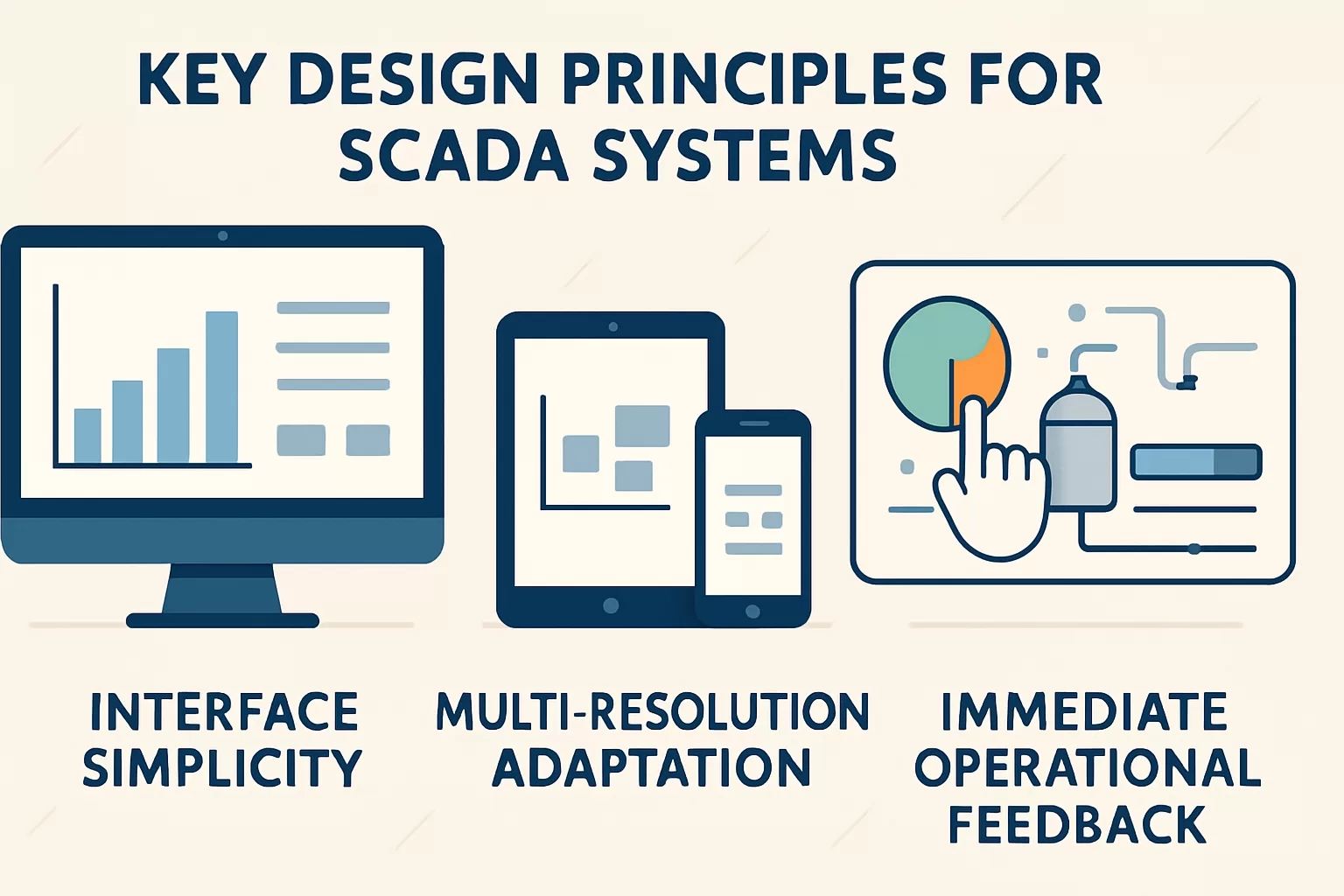

2. 设计准则：构建用户友好且高效的“工业大脑”

为了应对上述挑战，并确保上位机系统能够真正服务于工业生产，以下设计原则至关重要：

• 界面简洁性（“一屏一任务”原则）：
  上位机的人机界面是操作人员与系统交互的窗口。一个简洁、直观的界面能够有效降低操作人员的认知负荷，提高操作效率，减少误操作。遵循“一屏一任务”原则，即一个屏幕或一个主要视图只承载一个核心任务或显示一组相关信息，避免信息过载和混乱。关键数据和操作按钮应突出显示，布局合理，符合操作人员的习惯。例如，一个用于监控生产线状态的屏幕，应主要展示生产线的实时运行状态、关键参数和报警信息，而不是同时显示复杂的历史报表或设备配置界面。
• 多分辨率适配（Multi-resolution Adaptation）：
  上位机系统可能需要在不同尺寸、不同分辨率的显示器上运行，从大型控制室的拼接屏到工程师的笔记本电脑，甚至移动端的平板。因此，界面设计必须具备良好的多分辨率适配能力，确保在任何显示设备上都能清晰、完整地呈现信息，并保持良好的用户体验。响应式布局、矢量图形的使用以及灵活的UI框架选择，都是实现这一目标的关键。
• 操作反馈即时性（Immediate Operational Feedback）：
  操作人员在与上位机系统交互时，需要立即获得操作结果的反馈。无论是点击按钮、输入参数，还是下发控制指令，系统都应迅速响应，并通过视觉（如按钮状态变化、进度条、颜色闪烁）、听觉（如报警音、操作完成提示音）等方式，清晰地告知操作人员操作是否成功、指令是否已执行、设备是否已响应。这种即时反馈能够增强操作人员的信心，避免重复操作，并及时发现潜在问题。
• 可扩展性与模块化：
  工业生产是不断发展变化的，上位机系统也需要随之升级和扩展。采用模块化设计思想，将系统划分为独立的、可替换的功能模块，可以大大提高系统的可维护性、可升级性和可重用性。例如，通信模块、数据处理模块、HMI模块等可以独立开发和测试，当需要增加新的设备或功能时，只需修改或添加相应的模块，而无需改动整个系统。
• 数据完整性与可靠性：
  工业数据是企业的重要资产，也是决策的基础。上位机系统必须确保数据的完整性、准确性和可靠性。这包括数据采集的防丢包机制、数据传输的校验机制、数据存储的冗余备份、以及历史数据的防篡改等。同时，系统应具备故障恢复能力，在发生意外情况时，能够最大限度地保护数据不丢失，并快速恢复正常运行。

遵循这些设计挑战和原则，将有助于开发出更加健壮、智能、易用的上位机系统，为工业自动化和智能制造的持续发展提供坚实的技术保障。
