数字孪生系统怎么落地：从三维建模到现场数据映射的完整路径
数字孪生系统（Digital Twin）是把设备的形体、位置与状态搬进三维空间，并用现场数据驱动画面的系统。三维模型给出形状，采集数据给出状态，两者在同一张画面里对齐，管理端才能看到「现在到底怎么样」。这也是判断一套孪生系统好不好用的分水岭：画面上的状态，能不能和现场对上。
它常被做成一个三维大屏项目，于是很多厂一开口就是「先做整厂大屏」。大屏是呈现形式，不是实施顺序。模型精度和数据接入没打牢之前，屏幕越大，误差越显眼。
一、数字孪生系统的三个展开层次
数字孪生系统有三个展开层次，很多厂分不清自己属于哪一种，于是把三样要求混在一起提，结果做出来四不像。
设备结构孪生，对象是一台设备或一套装置。三维模型能看清内部构造，部件可拆解，状态可挂在部件上。泵站、空压站、配电房、老化房这类单点装置，用这个层次看门道比较直接。
产线整线孪生，对象是一条产线。设备的相对位置、工位状态、工序流转在三维空间里连着。装配、注塑、焊装这类场景，管理者关心的是「这条线卡在哪儿」，这个层次给的就是答案。
整厂总览孪生，对象是多车间、多站点。能耗分布、运行状态、站点之间的负荷对比放在一块大屏上，适合管理层看全局。
三个层次不是三套产品，是同一套能力的不同展开顺序。先在一台设备或一条线上跑通映射规则，再往整厂推，每一层都建在已经验证过的地基上；反过来先铺大屏，屏幕上摆的是几个空转的仪表。

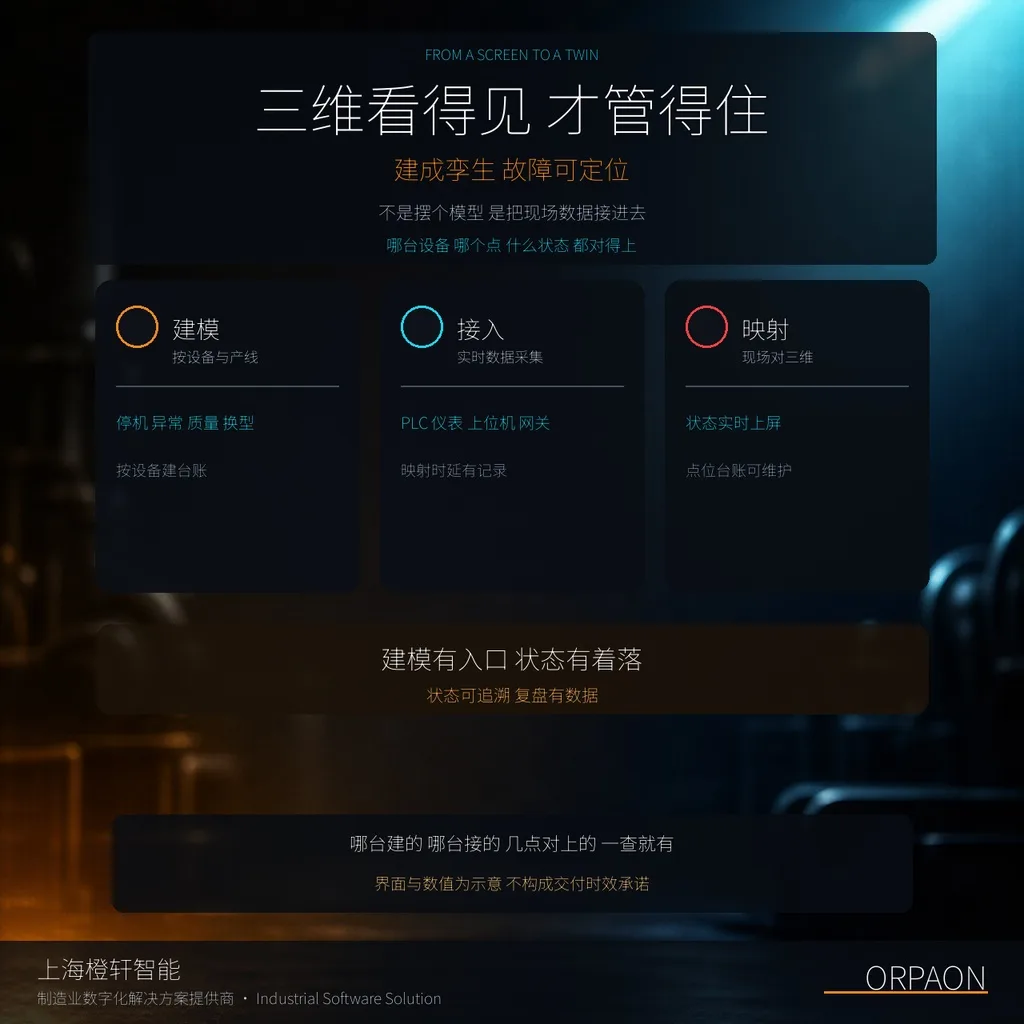

二、从建模到数据接入的五步流程
数字孪生系统的难点在两边同时存在：模型要像，数据要准。两边靠中间那层「点位映射」连起来。
起手一步，现场勘查与设备清点。 设备型号、位置、厂家、信号来源，逐台登记。这一步看着像体力活，实际决定后面所有工作的返工量。漏掉一台设备，后面就是一处对不上的画面。
第二步，三维建模。 按设备类型沉淀可复用模型，同类设备换参数复用，不从零画。建模精度按用途定：给人看结构，拆解层次要到；给人看状态，形体到位即可。
第三步，点位映射。 把 PLC、仪表、传感器采到的点，逐个对应到三维对象上。设备状态是绿是红、是停机还是在跑，由现场数据决定，不在画面里手工写死。这一步费工，也是最能看出功夫的地方。
第四步，交互配置。 视角、缩放、剖切、点击下钻、报警联动定位、能耗热力图。规则是：常用动作放在手边，不常用的收进菜单。界面做得花不叫能力，让人少点两下才叫。
第五步，联调与培训。 现场对照，标定偏差，交接文档，做一轮培训。
这五步的顺序不能乱。先做漂亮画面、后接数据，现场一看对不上，前面的工就白费；反过来先接数据、再慢慢补模型，系统早一天就能用起来。
三、现场数据怎么接进来
孪生画面的「实时」，靠的是把现场接进来。工业现场常见的主流协议一般都能对接：PLC 通信（西门子 S7、三菱 MC、欧姆龙 FINS）、Modbus RTU 与 TCP、OPC UA、Profinet、CC-Link、MQTT、串口 RS485、以太网。老设备不扔、新设备照接，是这类系统的基本要求。
部署以本地为主，工控机或服务器跑，画面上大屏、工位平板、浏览器都能看同一套。数据库按项目规模选 SQL Server、MySQL、SQLite 或 Access。
数据接进来之后，建议先跑三件事：设备状态与现场比对（看颜色对不对）、报警点位核对（看定位准不准）、历史时段回放核对（看时间轴准不准）。这三项过了，再谈交互和美观。
四、边界要划在哪里
项目开始前就说清楚边界，否则实施阶段容易扯皮。
数字孪生系统看的是设备状态与设备之间的关系；MES 管工单、工艺与物料执行；ERP 管订单与库存。三者是接口关系，不是替代关系。把工单逻辑硬塞进孪生画面，或者让孪生系统做成一个出不去的独立小系统，后面报表都对不上账。
五、两个现场常见的推进顺序
家电制造企业的老线改造。 这家企业的现场设备品牌不统一，产线状态此前不透明，改造还要兼顾连续生产。做法是分段：先把 LED 与安灯信号、OPC 联网接起来，让现场状态先能显示；再按段接产线监控，一段稳住再动下一段；最后接整线 MES。
这个顺序值得抄：先让状态可见，再让数据完整，最后谈集成。反过来做，往往在数据还没稳的时候被业务压垮。
食品制造企业的双厂。 两个厂区的做法是先在一个厂区跑通规则，另一个厂区复用同一套口径，只做设备适配。模型和映射规则沉淀下来，第二个厂区的成本明显低于从零开始。
两件事的共同点：先在一处跑通，再复制规则。
六、选型时看哪几项
- 层次定得清楚吗：先明确这次解决设备结构、产线整线还是整厂总览，需求写进同一份文件再报价。
- 模型怎么复用：同类设备是否有可复用模型，换参数即可，不从零画。
- 点位表谁来签：哪个点对应哪个对象、谁确认、谁维护，先有责任人再谈接入。
- 协议与落地情况：支持哪些现场协议，接进来之后落到点位表才算完成，而不是停在「已对接」。
- 部署与授权：本地部署、多车间扩展、离线授权、授权粒度按设备还是按站点。
- 接口边界：向 MES 输出什么字段、接收什么字段，双方口径提前对齐。
常见问题
Q：数字孪生系统和 SCADA 上位机有什么区别？
两者关注点不同。SCADA 上位机主要解决「采集与监控」：把现场信号收上来、按画面显示、按规则报警。数字孪生系统在其上增加一层三维模型与点位映射，让状态落在具体设备、部件和位置上，并支持视角、剖切、下钻、历史回放这类三维交互。实际项目中两者常配合使用，采集由上位机或采集层承担，三维映射由孪生系统负责。
Q：数字孪生系统和 MES 是什么关系？
接口关系，不是替代关系。数字孪生系统看设备状态与设备之间的关系；MES 管工单、工艺与物料执行。两者之间通常只传必要字段，例如工位号、设备编号、状态变化时间，用于两边报表口径对齐。
Q：没有现成三维建模能力的工厂能上吗？
可以按「先一处跑通再复制」的方式推进：先选几台代表性设备或一条线，把设备清点和点位映射做扎实，再决定是否扩展到整厂。建模精度也可以按用途定，看结构就做到拆解层次，看状态就做到形体到位。
需要按自己的现场做一次落地设计，可以先做一次方案设计，把层次、设备范围和数据接入方式理清楚，再谈落地。
